CadnaB-Haus

Das Objekt „CadnaB-Haus“ stellt ein Sonderobjekt dar, das dem Datenaustausch zwischen CadnaA und CadnaB dient. Das Objekt wirkt gleichermaßen als Quelle und als Hindernis mit folgenden Eigenschaften:

Nach Verlinkung mit einem CadnaB-Projekt erfolgt die Berechnung des Innenpegels in CadnaB auf Basis der in CadnaA berechneten Fassadenpegel.
Weiterhin kann das „CadnaB-Haus“ selbst eine Quelle darstellen, die in CadnaA als schallemittierendes Gebäude wirkt, das in die Umgebung abstrahlt. Dies erfordert, dass innerhalb des referenzierten CadnaB-Projektes ein CadnaR-Projekt angelegt ist, in dem Quellen vorhanden sind (Details siehe CadnaB-Dokumentation).
In beiden genannten Situationen wirkt das „CadnaB-Haus“ zudem als Hindernis auf Basis der in CadnaB festgelegten Geometrie und unter Berücksichtigung der in CadnaB festgelegten Gebäudehöhe auf Basis der einzelnen Stockwerkshöhen.

Einschränkungen

Dachflächen von Gebäuden sind - zur Zeit - nicht Teil der Übertragungsberechnung, d.h. es werden dort sowohl bei der Gebäudeabstrahlung keine Quellen, als auch bei der Einwirkung keine Fassadenpunkte erzeugt.

Grundsätzliche Vorgehensweise

Die Vorgehensweise besteht aus folgenden Hauptpunkten:

Eingabe der Hausgeometrie in CadnaB (ein Projekt je Haus).
Import dieser Geometrie nach CadnaA durch Zuweisung einer CadnaB Projektdatei zu einem „CadnaB-Haus“-Objekt.
Berechnung der Fassadenpegel bzw. Gebäudeabstrahlung mit CadnaA.
Export der Berechnungsergebnisse aus CadnaA nach CadnaB.

Dialogoptionen

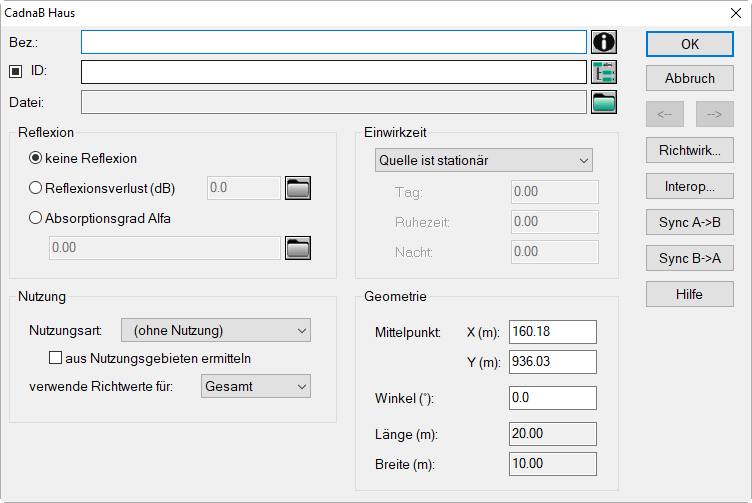

Dialog CadnaB-Haus

BEZ, Info-Fenster, Mark, ID, ObjectTree

siehe Dialogfelder BEZ, ID, INFO, ObjectTree, Master im Handbuch „Einführung in CadnaA“

Datei

Wählen Sie über das Dateiauswahlsymbol die CadnaB-Datei aus, mit der der Datenaustausch erfolgen soll.

Reflexion

siehe Kapitel 3 - Hindernisse Reflexionseigenschaften

Im übrigen werden Reflexionen an der Oberfläche des Objekts „CadnaB-Haus“ nur erzeugt, wenn in der Berechnungskonfiguration, Registerkarte „Reflexion“ (siehe Registerkarte Reflexion) mindestens die erste Reflexionsordnung eingestellt ist.

Nutzung

siehe Immissionspunkt, Grenz-/Richtwerte festgelegen

Hinweis

HINWEIS: Diese Option ist z.Z. noch ohne Funktion.

Einwirkzeit

siehe Gemeinsame Eingabedaten, Quelle ist stationär/Einwirkzeit (min)

Diese Option ist nur bei CadnaB-Projekten relevant, welche innerhalb von CadnaA als Schallquelle fungieren.

Geometrie

Die Geometrie des CadnaB-Hauses wird durch die Modellerstellung in CadnaB bestimmt. Die Positionierung in CadnaA erfolgt dann über den Gebäudemittelpunkt sowie einer ggf. vorliegenden Drehung.

Schaltfächen

Richtwirkung

siehe Immissionspunkt, Richtwirkung

Interop

öffnet eine Tabelle mit den Koordinaten x/y/z/Boden sowie den Ergebnissen (A-Pegel und ggf. Terzspektrum) aller berechneten Fassadenpunkte. Werden von CadnaB Schallleistungspegel vor der Fassade übertragen, werden diese in der Spalte Lw aufgelistet.

Sync A->B

Bei Klick auf diese Schaltfläche werden die Ergebnisse der CadnaA-Berechnung nach CadnaB synchronisiert.

Sync B->A

Bei Klick auf diese Schaltfläche werden die Daten aus der verlinkten CadnaB-Projektdatei mit nach CadnaA synchronisiert.

Hinweis

In beiden Fällen („Sync A->B“ und „Sync B->A“) ist es nicht notwendig, dass die CadnaB-Projektdatei in CadnaB geöffnet ist.

Für Einstellungen zur automatischen Synchronisation, siehe Optionen für CadnaB Interop.
