Gebäudelärm-Ergebnistabelle
Mit der Ergebnistabelle im Menü Tabellen können Sie sich die Ergebnisse der Hausbeurteilung auch in Tabellenform ausgeben lassen.

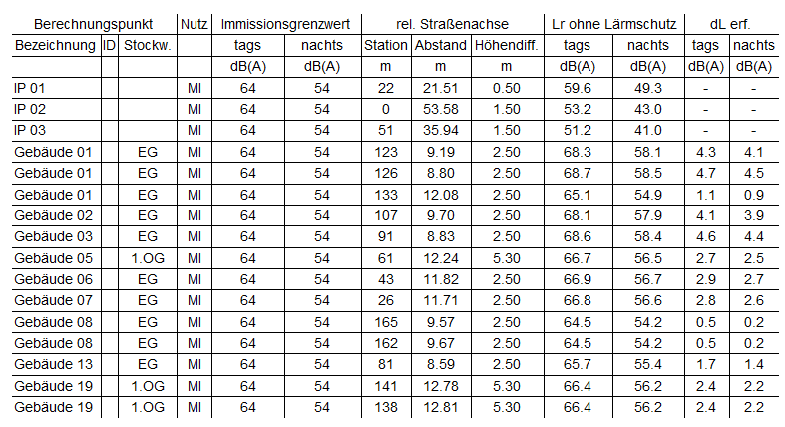

Ergebnistabelle mit Immissionspunkten aus der Gebäudelärmkarte
Um die Ergebnisse für die Immissionspunkte aus der Gebäudelärmkarte zusätzlich zu den üblichen Immissionspunkten anzeigen zu lassen, aktivieren Sie im Dialog Ergebnistabelle editieren die Option „Immissionspunkte aus Gebäudelärmkarte“ und wählen die anzuzeigenden Pegel bzw. Stockwerke aus der Auswahlliste aus.

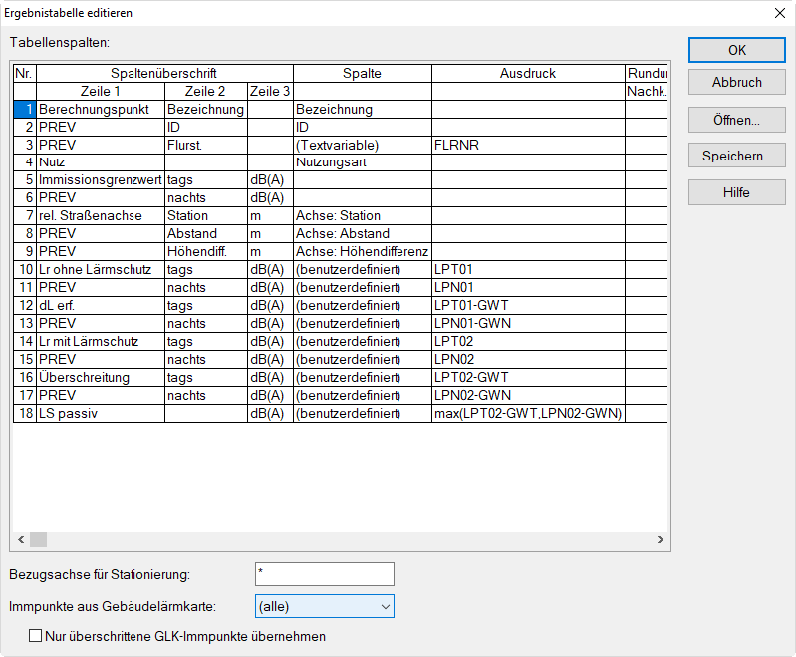

Dialog Ergebnistabelle editieren
Um zusätzlich die Spalte „Stockwerke“ anzeigen zu lassen, fügen Sie eine weitere Zeile mit EINFG im Dialog Ergebnistabelle editieren ein.
Nach Doppelklick auf die Zeile öffnet sich das Spalteneditierfenster.

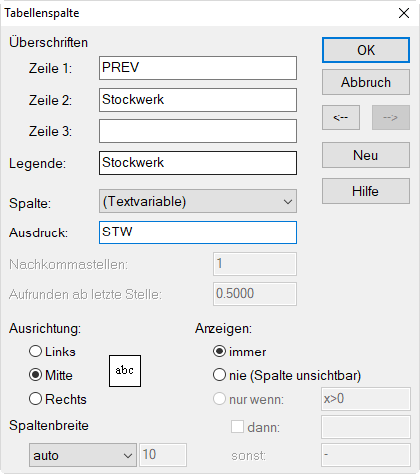

Spalten-Editierfenster der Ergebnistabelle
Stockwerke, Textvariable STW
Fügen Sie die oben angezeigten Parameter ein und schließen Sie den Dialog mit OK.
Hinweis
Die Textvariable STW gibt die jeweilige Stockwerkskennung aus.
Textvariablen für Gebäudelärmkarte
Folgende Textvariable für die Punkte der Gebäudelärmkarte sind zur Ausgabe in der Ergebnistabelle verwendbar:
| STW | Stockwerkskennung |
| FASSNR | Ausgabe der Pegelsymbol-Nummerierung. In der Gebäudelärmkarte werden intern die Pegelsymbole fortlaufend durchnummeriert, beginnend beim 1. Polygonpunkt des Hauses in Eingaberichtung der Hausseiten. Beispiel: Aufgrund der Fassadenaufteilung (siehe Menü Eigenschaften|Gebäudelärmkarte) ergeben sich 12 Pegelsymbole für alle Hausfassaden nebeneinander. Somit werden diese in Hauseingaberichtung mit der Fassaden-Nr. 1, 2, 3 usw. bis 12 intern belegt. Hat jedes Pegelsymbol z.B. noch 5 Stockwerke, so werden diese Stockwerke ebenfalls den entsprechenden Fassaden-Nr. zugeordnet. |
| DIR | Gradzahl 0-360 wobei 0 Grad Norden entspricht |
| HIRI | Himmelsrichtung: ein Buchstabe (N, S, O, W) |
| HIRI2 | Himmelsrichtung: ggf. zwei Buchstaben (SO = Süd-Ost usw.) |
Hinweis
HIRI und HIRI2 beziehen sich standardmäßig auf eine Nordrichtung „nach oben“. Falls Norden in eine abweichende Richtung definiert werden soll, ist dies über die Berechnungskonfiguration, Tab Meteorologie möglich, siehe ISO 9613 (1996) und ISO 9613 (2024).
