Register „Linie von Symbolen“

Bei Verwendung des Layertyps „Linie von Symbolen“ wird das auf dem Register „Symbol“ ausgewählte und editierte Symbol entlang der Liniengeometrie oder der begrenzenden Linie bei Flächenobjekten platziert. Es stehen folgende Optionen zur Verfügung:

Option	Funktion/en	Kommentar/Beispiel
Kette mit festem Abstand	Das Symbol wird in fest vorgegebenen Abständen entlang der Linie platziert: SymbolAbstand: in m oder mm Offset: Verschiebung in Bezug auf den 1.Polygonpunkt des Objektes Anzahl: Anzahl der Symbole „Vom Anfang“ oder „Vom Ende“ („unused“ ignoriert die eingegebene Anzahl)
Polygonpunkte	Alle Erster Letzter	Option „Alle“ schließt „Erster“ und „Letzter“ aus
Streckenmittelpunkte	Alle Erster Letzter	Option „Alle“ schließt „Erster“ und „Letzter“ aus
Schwerpunkt	Das Symbol wird im Schwerpunkt der Objektfläche platziert.	Bei Linienobjekten wird dazu der erste und letzte Punkt imaginär verbunden.
Symbol nach Linie ausrichten	Bei aktivierter Option werden die Symbole an dem Verlauf der Linie ausgerichtet.
Displacement	Verschiebung (in m oder mm) in Bezug auf den Linienverlauf	Positive Werte führen zu einer Verschiebung nach links, negative Werte zu einer Verschiebung nach rechts, beides gesehen vom Anfangs- zum Endpunkt.

Es können eine oder mehrere der o.g. Optionen aktiv sein.

Beispiele

Nachfolgend werden einige Möglichkeit zur Verwendung des Layertyps „Linie von Symbolen“ bei Linien- und Flächenobjekten (hier: Linien- und Flächenquellen).

Beispiel

Pfad: Beispiele\Grafik\Objektdarstellung\Register Linie von Symbolen

Darstellung / Anzeige	Erläuterungen
	bei Linienquellen (LQ): zusätzliches 2.Layer mit Kreuzsymbol an allen Polygonpunkten bei Flächenquellen (FQ):zusätzliches 2.Layer mit Textsymbol „P“ an allen Polygonpunkten
	wie vor, aber bei Linien- und Flächenquellen: Kreuz- bzw. Textsymbol an Linie ausgerichtet
	bei Linien- und Flächenquellen: zusätzlich Linie aus Textsymbolen auf Basis des Attributs BEZ, bei LQ: Platzierung des Symbols am Anfangs- und Endpunkt, bei FQ: Platzierung von 2 Symbolen im festen Abstand und mit einem Displacement von 3 m

Beachten Sie, dass im letzten Beispiel die Textsymbole abhängig von der Eingaberichtung des Polygons entweder „außen“ oder „innen“ platziert werden.

Textsymbol je Polygonpunkt anzeigen

Folgendes Beispiel setzt voraus, dass bei Verwendung des Layertyps „Linie von Symbolen“ auf der Registerkarte „Allgemein“ die Option „Liniensegmente einzeln malen“ aktiviert ist. Nur in diesem Fall stehen die für die Linien- und Flächenquelle nachfolgend verwendeten Attribute (z.B. PO_EDGE_P1HREL) zur Verfügung:

Beispiel

Pfad: Beispiele\Grafik\Objektdarstellung\Linie von Symbolen Polygonpunkt\Symbol je Polygonpunkt.cna

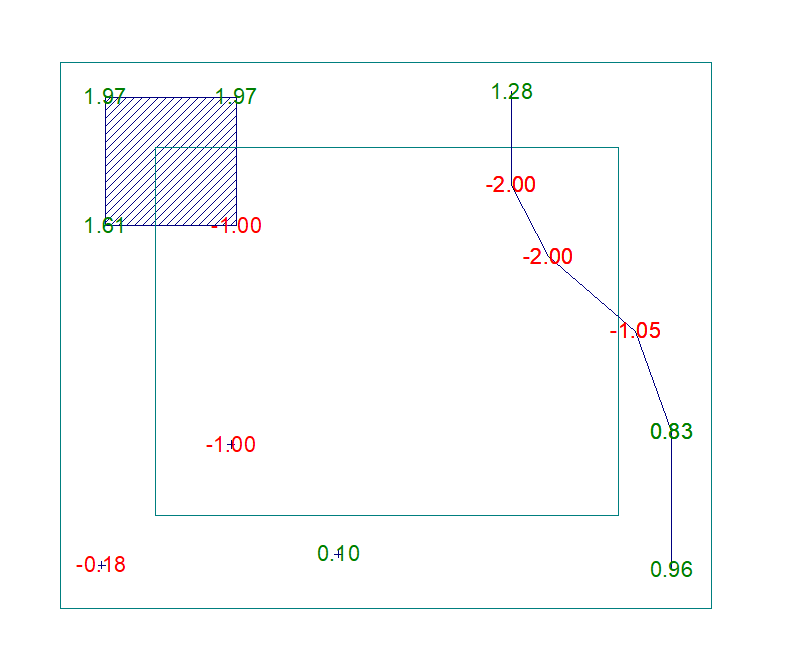

Bei Punktquellen erfolgt die Darstellung der relativen Höhe PO_HRELMAX als Textsymbol (wie zuvor). Bei Werten < 0 wird der Text rot, andernfalls grün dargestellt. Bei Linien- und Flächenquellen erfolgt die gleiche Darstellung wie bei Punktquelle, jedoch wird die Höhe hier je Polygonpunkt mittels der Attribute PO_EDGE_P1HREL bzw. PO_EDGE_P2HREL ausgewertet.
