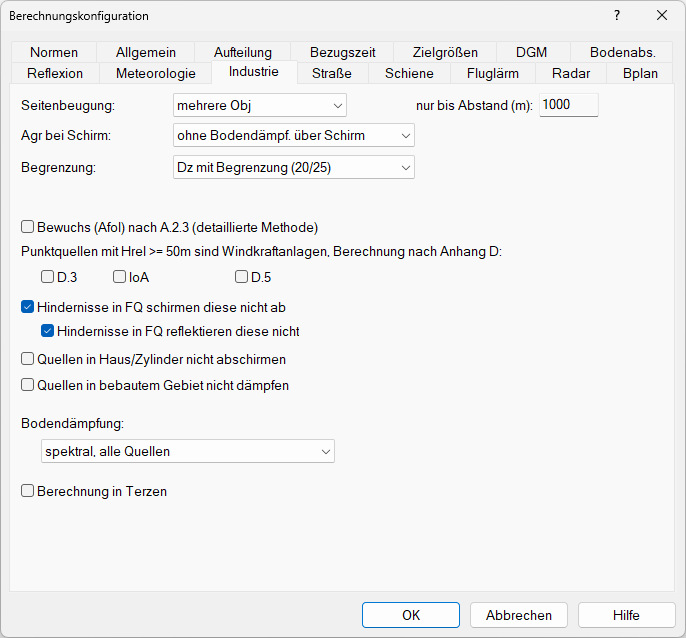

ISO 9613 (2024)

Seitenbeugung.

siehe ISO 9613 (1996), Seitenbeugung.

nur bis Abstand

siehe ISO 9613 (1996), nur bis Abstand.

Abschirmung & Bodendämpfung

Zur Berücksichtigung der Bodendämpfung bei der Abschirmrechnung können nachfolgende Einstellungen aus dem Listenfeld gewählt werden.

ohne Bodendämpfung über Schirm

Für abgeschirmte Schallstrahlen wird bei nicht-reflektierendem Boden (Agr > 0) kein Bodendämpfungsmaß berücksichtigt. Dies ist die Standardeinstellung in CadnaA.

Erläuternde Hinweise:
ISO 9613-2 (2024), Gleichung (16) lautet (für Oberkante bei Agr >0 ): $A_{bar}=D_z-A_{gr}>0dB$
In Verbindung mit Gleichung (5): $A=A_{div}+A_{atm}+A_{gr}+A_{bar}+A_{misc}$
folgt, dass für abgeschirmte Strahlen keine Bodendämpfung A_grberücksichtigt wird:
$A=A_{div}+A_{atm}+A_{gr}+(D_z-A_{gr})+A_{misc}=A_{div}+A_{atm}+D_z+A_{misc}$
Diese Einstellung entspricht der Festlegung in ISO 9613-2 (2024).

Bei reflektierendem Boden (Agr < 0) wird auch bei „ohne Bodendämpfung über Schirm“ Gleichung (17) verwendet.

mit Bodendämpfung über Schirm

Es wird bei Abschirmung für den über das Objekt gebeugten Schallstrahl die Bodendämpfung stets mit einbezogen - auch bei nicht-reflektierendem Boden (Agr > 0).

Erläuternde Hinweise:
Ist diese Option gewählt, so wird unabhängig vom Zahlenwert von Agr die Gleichung (17) aus ISO 9613-2 (2024) verwendet: $A_{bar}=D_z>0dB$
Diese Gleichung gilt analog auch für die beiden seitlichen Beugungspfade. Damit folgt für die Gesamtdämpfung nach Gleichung (5):
$A=A_{div}+A_{atm}+A_{gr}+D_z+A_{misc}$
Die Bodendämpfung A_gr wird also in diesem Fall auch bei abgeschirmten Strahlen berücksichtigt.

10 m-Kriterium

Wenn sich die Quelle mehr als 10 m und mindestens eine Schirmkante mehr als 10 m über dem Boden befindet, wird nach ISO 9613-2 (2024), Anmerkung 1, die Gleichung 17 zur Berechnung der Schirmdämpfung A_bar verwendet (A_bar = D_z > 0 dB). Falls die Quelle weniger als 10 m hoch ist oder alle Schirme kleiner als 10 m sind wird Abar wie in „ohne Bodendämpfung über schirm“ beschrieben berechnet.

Schirmmaß

siehe ISO 9613 (1996), Schirmmaß.

Dz ohne Begrenzung

Das Schirmmaß D_z nimmt mit zunehmendem Schirmwert z (Umweg) ohne Begrenzung zu (gemäß Formel (18) in ISO 9613-2(2024)).

Bewuchs (Afol) nach A2.3 (detaillierte Methode)

Bei aktivierter Option wird die Dämpfung durch den Bewuchs (Afol) nach ISO 9613-2 (2024) Anhang A.2.3 (detaillierte Methode) auf Grundlage forstlicher Parameter berechnet (siehe Bebauung und Bewuchs,Berechnung nach ISO 9613-2 (2024) detaillierte Methode). Bei deaktivierter Option wird A.2.2 (vereinfachte Methode) verwendet.

Punktquellen sind Windkraftanlagen

Für Punktquellen mit einer relativen Höhe von ≥ 50 m kann die Berechnung gemäß ISO 9613-2 (2024), Anhang D.3 und D.5 oder nach IoA Good Practice Guide angewendet werden. Folgende Einstellungen sind verfügbar:

Checkbox D.3

Wenn diese Einstellung aktiviert ist, ist die Dämpfung aufgrund von Abschirmung Abar auf 3 dB begrenzt. Anders als in ISO 9613-2 (2024) beschrieben, unterscheidet CadnaA nicht zwischen dem Hindernistyp Gelände und Haus, sodass die Limitierung immer wirksam ist. Der Anwender muss in der Einzelfallbetrachtung sicherstellen, dass Abschirmung nur durch das Gelände vorliegt.

Checkbox IoA (2 dB)

siehe englische Dokumentation.

Checkbox D.5

Wenn die Einstellung D.5 aktiviert ist, prüft CadnaA auf konkaves Bodenprofil unter Verwendung von Formel D.2 aus ISO 9613-2 (2024), Anhang D.5. Dies wird für jeden Ausbreitungsweg geprüft und – falls zutreffend – dAgr mit -3 berücksichtigt.

Checkbox IoA (hs - hr)

siehe englische Dokumentation.

Bodendämpfung

In ISO 9613-2 sind zwei Verfahren zur Berechnung der Bodendämpfung A_gr genannt:

„allgemeines Verfahren“: spektrale Methode nach Abschnitt 7.3.1 mit dem Bodenfaktor G als Parameter,
„alternatives Verfahren“: Methode für A-bewertete Pegel nach Abschnitt 7.3.2 ohne Verwendung des Bodenfaktors G.

Da in Projekten die Schallemission von Quellen sowohl in spektraler, als auch in A-bewerteter Form vorliegen kann, bestehen in CadnaA vier Auswahlmöglichkeiten zur Berechnung der Bodendämpfung:

Bezeichung	Verfahren
keine	generell ohne Bodendämpfung Auch in diesem Fall wird die Bodenreflexion nach Gleichung (15), ISO 9613-2 (2024), berechnet.
nicht spektral	Methode nach Abschnitt 7.3.2 in allen Fällen Bei spektralen Quellen resultiert der gleiche Wert für A_gr für alle Oktaven bzw. Terzen.
spektral, nur spektrale Quellen	Methode nach Abschnitt 7.3.1 für spektrale Quellen, in allen anderen Fällen die Methode nach Abschnitt 7.3.2.
spektral, alle Quellen	Die Methode nach Abschnitt 7.3.1 wird für alle Quellen verwendet, bei A-Pegelquellen der Wert von A_gr für die Oktave, in der die eingegebene Frequenz liegt. Bei Berechnung in Terzen weisen alle Terzen innerhalb einer Oktave den gleichen Wert Agr auf. Dies ist die Standardeinstellung in CadnaA, da dies in ISO 9613-2 als „allgemeines Verfahren“ bezeichnet ist.
WEA interim (-3 dB)	Es wird sowohl bei A-Pegel-, als auch bei spektraler Berechnung in allen Oktaven bzw. Terzen ein fester Wert für A_gr von -3 dB verwendet (entsprechend LAI-Interimsverfahren zur Prognose der Geräuschimmissionen von Windkraftanlagen LAI-2015). Das Richtwirkungsmaß D_omega beträgt in jedem Fall 0 dB.
